Предохранители и реле Audi Allroad Quattro C5

Опубликовано: 31 / 03 / 2019
Предохранители Audi Allroad Quattro C5


Продолжаем серию публикаций по распиновке карт предохранителей в автомобилях марки AUDI. Сегодня рассмотрим карту предохранителей в автомобиле Audi Allroad Quattro C5.

Данная распиновка в блоке с предохранителями подходит для автомобилей 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.

Предохранители Audi Allroad Quattro C5

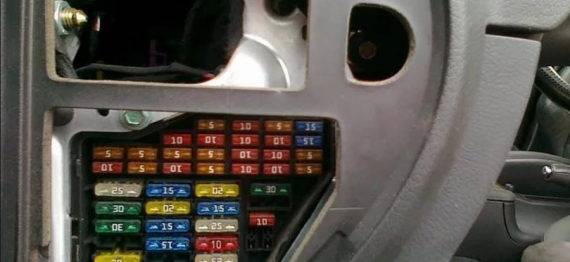

Блок с предохранителями находится в салоне автомобиля с левой стороны приборной панели. Для доступа к предохранителям необходимо открыть водительскую дверь и снять защитную декоративную крышку с торца приборной панели.

Предохранители Audi Allroad Quattro C5

На крышке нанесена схема расположения предохранителей.

Предохранители Audi Allroad Quattro C5 - расшифровка карты предохранителей

Назначение предохранителей

Ампер

Потребитель

1

5

Обогреватель жиклеров, зеркал

2

10

Указатели поворота

3

5

Освещение. Реле очистителя фар

4

5

Освещение номерного знака

5

10

Щиток приборов, обогрев сидений, диагностический штекер круиз-контроля, блока контроля за состоянием лампочек освещения, катализатор, подсветка выключателей, индикация передачи, сигнальная лампочка подушек безопас­ности, указатель температуры наружного воздуха, кондиционер, стояночный отопитель, шторка заднего стекла, люк, датчики облегчения парковки, ото­питель, навигационная система

6

5

Центральный замок

7

10

ABS, выключатель стоп-сигналов. Выключатель на педали сцепления

8

5

Телефон

9

10

Обогреватель зеркал заднего вида

10

5

Автоматический регулятор угла наклона фар

11

10

Круиз-контроль (автомобили с АКПП), блок управления-коробкой передач Multitronic

12

10

Система самодиагностики

13

10

Стоп-сигналы

14

10

Освещение салона, лампы для чтения, охранная сигнализация, подсветка кос­метических зеркал, ЗУ положения сидений

15

10

Щиток приборов, кондиционер, ЗУ положения сидений и зеркал заднего вида, таймер стояночного отопителя, навигационная система

16

5

Система стабилизации устойчивости автомобиля

17

10

Навигационная система, регулятор дорожного просвета

18

10

Правая фара дальнего света

19

10

Левая фара дальнего света

20

15

Правая фара ближнего света, регулятор наклона оптической оси фар

21

15

Левая фара ближнего света, регулятор наклона оптической оси фар

22

5

Правый габарит/стояночный свет

23

5

Левый габарит/стояночный свет

24

25

Стеклоочиститель, насос омывателя, реле интервального режима

25

30

Вентилятор отопителя/кондиционера, стояночный отопитель

26

30

Обогреватель заднего стекла, режим рециркуляции воздуха в салоне

27

15

Обогреватель рулевого колеса, стеклоочиститель заднего стекла

28

20

Топливный насос, дополнительный насос у автомобилей с дизельным двигателем

29

30

Блок управления двигателем.

30

20

Люк

31

15

Фары заднего хода, темпомат, автоматическая коробка передач, диагностический разъем

32

20

Блок управления двигателем

33

15

Предохранитель прикуривателя

34

15

Блок управления двигателем

35

30

Розетка тягово-сцепного устройства

36

15

Противотуманные фары, задний противотуманный фонарь

37

20

Телефон, радиоприемник

38

20

Лампа освещения багажника, центральный замок

39

15

Световая аварийная сигнализация

40

25

Звуковой сигнал

41

25

ABS, система стабилизации устойчивости

42

25

Система стабилизации устойчивости автомобиля

43

5

Клемма S радиоприемника

44

30

Обогреватель сидений, стояночный отопитель
